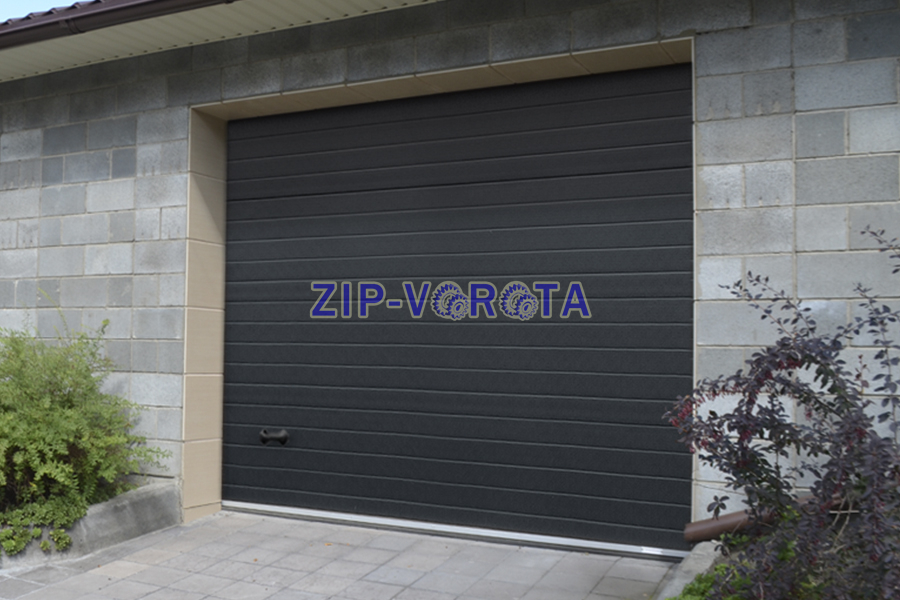

Гаражные секционные ворота ZAIGER серии Classic ECO

Комплект,
0.00 Р
От 2000 до 4000 мм
От 2000 до 4000 мм
ZAIGER-ECO
В наличии
+ −
  • Pinterest

Конструкция ворот простая и практичная. Сэндвич-панели подвижно соединяются между собой петлями, по их краям установлены ролики, которые при открывании ворот движутся по направляющим, установленным по бокам проема ворот. При открывании ворота поднимаются вверх и за счет подвижного соединения панелей, полотно ворот поднимается под потолок, переходя из вертикальной плоскости в горизонтальную. При закрывании все происходит в обратном направлении.

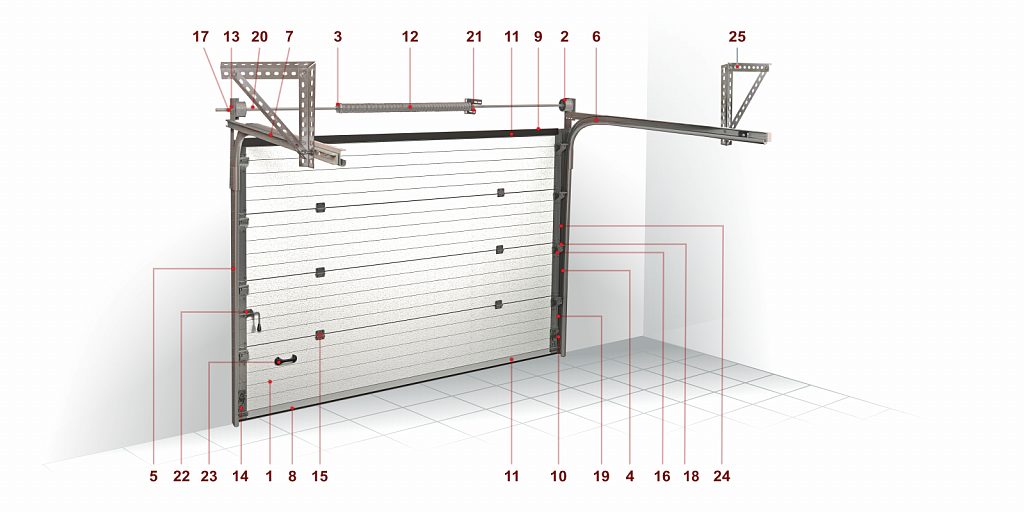

  1. Сэндвич-панель
    2.
  2. Барабан
    3.
  3. Окончание пружины
    4.
  4. Направляющая вертикальная
    5.
  5. Стойка угловая
    6.
  6. Изгиб горизонтальной направляющей
    7.
  7. С-профиль
    8.
  8. Уплотнитель нижний
    9.
  9. Уплотнитель верхний
    10.
  10. Уплотнитель боковой
    11.
  11. Профиль нижний/верхний
    12.
  12. Пружина торсионная
    13.
  13. Кронштейн опорный концевой
    14.
  14. Кронштейн нижний угловой
    15.
  15. Петля внутренняя
    16.
  16. Опора боковая
    17.
  17. Подшипник
    18.
  18. Ролик
    19.
  19. Трос стальной
    20.
  20. Вал
    21.
  21. Кронштейн опорный внутренний
    22.
  22. Задвижка облегченная
    23.
  23. Ручка облегченная
    24.
  24. Крышка боковая
    25.
  25. Уголок монтажный

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХарактеристикаПоказатель
Тип полотна воротСэндвич-панель
Толщина полотна ворот, мм40
Сопротивление полотна ворот теплопередаче*, м2·°С/Вт1,15(класс А)
Сопротивление сэндвич-панели теплопередаче*, м2·°С/Вт2,06
Безотказность, количество циклов открывания-закрыванияНе менее 10 000
Сопротивление ветровой нагрузки, ПаСвыше 700
Усилие ручного открывания и закрывания ворот, ННе более 150
Прочность крепления секций составного полотка ворот между собой, ННе менее 1000
Сопротивление удару мягким телом массой 30 кг, с высоты 0,5 м, ДжНе менее 150

* - Значение зависит от размера ворот, в таблице указано значение для ворот размером 2500 х 2200 мм.

ВНИМАНИЕ! При эксплуатации ворот из сэндвич-панелей в экстремальных** температурных условиях возможно выгибание полотна и, как следствие, ухудшение технических характеристик конструкции, вплоть до полной потери работоспособности.

** - к экстремальным температурным условиям относятся случаи, когда между температурами наружных и внутренних стальных листов сэндвич-панелей существует сильное различие (более 40°С). В зоне риска в зимнее время оказываются ворота, эксплуатируемые в отапливаемых гаражах, а в летнее время - ворота темных цветов, установленные на солнечной стороне.

Базовая комплектация

  • Полотно ворот;
  • Комплект стальных направляющих (толщина стали 1,5 мм);
  • Стандартный торсионный механизм (пружины кручения);
  • Эргономичная ручка и задвижка для запирания ворот изнутри;
  • Набор крепежных элементов;
  • Фирменная упаковка в картон для транспортировки.


В воротах ZAIGER применяются сэндвич-панели, производимые в России. Эти панели полностью соответствует Российскому ГОСТ Р 59685-202 и Европейскому стандарту EN 13241-1.

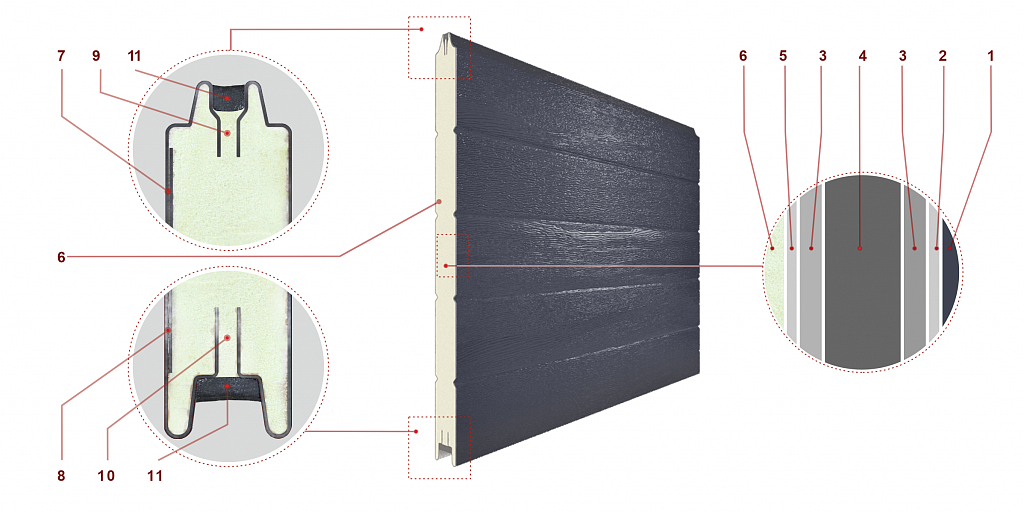

  1. Наружное покрытие сэндвич-панели
    2.
  2. Грунтовое покрытие (5 мкм)
    3.
  3. Цинковое покрытие (20 мкм)
    4.
  4. Стальной лист (0,45 мм)
    5.
  5. Адгезионный лак (5 мкм)
    6.
  6. Пенополиуретан
    7.
  7. Верхняя усиливающая стальная пластина
    8.
  8. Нижняя усиливающая стальная пластина
    9.
  9. Верхний терморазрыв
    10.
  10. Нижний терморазрыв
    11.
  11. Вспененный негигроскопичный уплотнитель


Общие характеристики сэндвич-панелей

Наименование характеристикиЕдиница измеренияЗначение
Значениемм40
Толщина стального листамм0,45
Термическое сопротивлением2·°С/Вт1,8
Коэффициент звукоизоляциидБ25
Плотность пенополиуретанакг/м340
Класс огнестойкостиВ2
  • Толщина панели 40 мм соответствует требованиям ГОСТ 31174-2000 и обеспечивает стабильную и устойчивую термоизоляцию в диапазоне от +70 до -50°С.
  • Внутренний и наружный лист сэндвич-панели изготавливаются из оцинкованной стали толщиной 0,45 мм, на которую, с двух сторон, нанесен защитно-декоративный слой полиэстера толщиной 25 мкм. Наружные стороны сэндвич-панели защищены от случайных повреждений полиэтиленовой пленкой. Пленку необходимо незамедлительно удалить после монтажа изделия.
  • Узел соединения сэндвич-панелей сконструирован таким образом, чтобы обеспечить их плотный контакт за счет глубокого проникновения нижней панели в верхнюю и одновременно исключить возможность расклинивания верхней панели за счет фиксации ее терморазрыва саморезами

  • Терморазрыв между внутренним и внешним металлическими листами сэндвич-панели устраняет мостик холода: возрастает сопротивление теплопередаче, снижается вероятность промерзания стыков сэндвич-панелей и образования конденсата на их поверхности.

Стандартные цвета сэндвич-панелей

панели имеют текстуру "Дерево"
